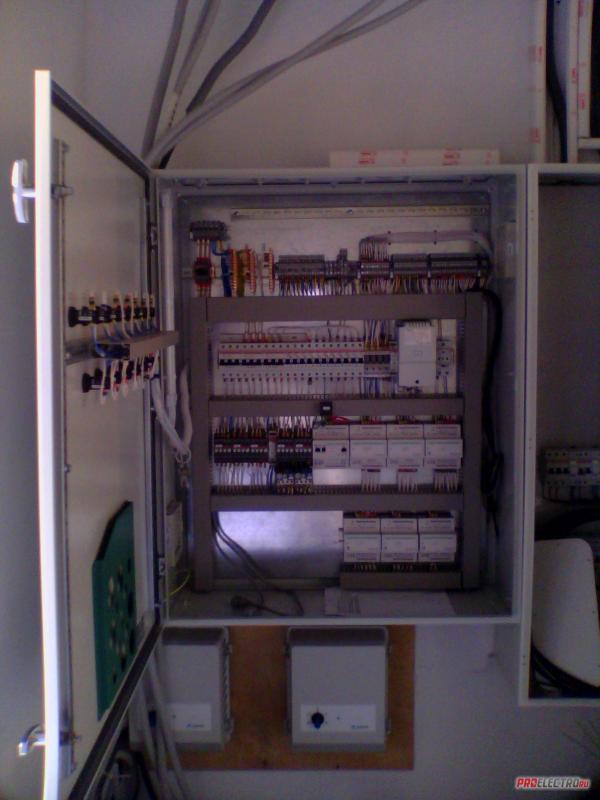

Щиты управления и автоматики
Щиты управления и автоматики
Щиты управления используются в системах автоматического управления, регулирования производительности, защиты от аварийных отклонений контролируемых параметров и сигнализации. Состав пускателей, регуляторов и контроллеров щитов управления определяется в зависимости от конфигурации автоматизируемых инженерных систем В данном случае была проведена автоматизация приточно-вытяжной системы с рециркуляцией и оросительной камерой для управления клапанами теплоносителя, циркуляционными насосами, вентиляторами и запорными клапанами наружного и рециркуляционного воздуха в административном здании площадью 2000 кв.м. Применен контроллер фирмы REGIN, не требующий дополнительного программирования. Щит управления имеет возможность дистанционного управления. Задача информативности лицевой панели шкафа решена при помощи цифровых дисплеев и светосигнальной арматуры ABB. Управление приточной вентиляцией с водяным нагревателем, трехходовым клапаном и циркуляционным насосом в здании химической лаборатории. Состав пускорегулирующей арматуры обеспечивает включение 18.5 кВт двигателя путем переключения "со звезды на треугольник" для уменьшения пусковой нагрузки на питающую сеть. Основой системы стал отечественный регулятор ОВЕН, поддерживающим температуру обратной воды при отключенной системе вентиляции, вывод показаний о температурах: снаружи здания; внутри здания в подающем воздуховоде; и обратной воды. Запроектированы три режима работы (местный, дистанционный и автоматический). Щит управления 1-й приточной и тремя вытяжными системами, установленными на горнообогатительном комбинате в сортировочном цеху. Вытяжные магистрали со специализированными фильтрами РИФ с индикацией загрязнения. Построен на регуляторе "Овен", обеспечивающим набор необходимых защит для бесперебойной работы системы. Два режима управления (местный и автоматический по таймеру). Реле фирмы FINDER выполняет функцию коммутации управляющих устройств. Корпус щита автоматики имеет повышенную степень защиты IP-64 по международной классификации.
Скачать фото в оригинальном размере (600x800)

Визитов: 23631
02.03.12
Щиты управления и автоматики

Щиты управления используются в системах автоматического управления, регулирования производительности, защиты от аварийны
02.03.12
рунн-0,4

РУ-0,4кВ -это распределительное устройство для КТП на 2500кВА. Главный распределительный щит (ГРЩ) предназначен для ввод
02.03.12
Комплектное распределительное устройство (КРУ) типа RM6 Schneider Electric

Комплектное распределительное устройство (КРУ) типа RM6 Schneider Electric выполнено в общем герметичном сварном корпусе
02.03.12
ЩУР (учетно-распределительные щитки)

ЩУР (учетно-распределительные щитки) осветительные этажные серии ЩЭ предназначены для приема, распределЩУР (учетно-распр
02.03.12
Вводно-распределительное устройство

ВРУ (вводно-распределительные устройства) предназначены для приема, распределения и учета электроэнергии в сетях 380/220
02.03.12
Автоматический ввод резерва (АВР)

АВР это автоматический ввод резерва или автоматическое включение резерва. АВР это один из наиболее аффективных методов
02.03.12
грщ

главный распределительный щит
